Описание конструкции

Конструкция АМК включает горизонтальный телескоп в первом вертикале, который может вращаться вокруг своей оси в двух специальных лагерах, и неподвижный длиннофокусный автоколлиматор. (Рис.1) В фокальной плоскости телескопа установлен прибор с зарядовой связью (ПЗС камера) для регистрации моментов прохождения звёзд через плоскость меридиана. Оптико-механическая система (ОМС) АМК установлена на двух отдельных фундаментах в одном павильоне. Телескоп с центральным оптическим узлом, микроскопы для отсчета лимба и объектив автоколлиматора установлены на западном фундаменте. С трубой телескопа связан центральный оптический узел, который состоит из диагональной призмы  и стеклянного лимба. (Рис.2) Призма имеет две зеркальные плоскости под углом 45° между ними. Диагональная зеркальная плоскость отражает световой поток от небесных тел в объектив телескопа. Торцевая зеркальная плоскость призмы устанавливается перпендикулярно оси вращения телескопа с точностью ±20", что обеспечивает отражение светового потока от искусственных меток в объектив автоколлиматора. Через небольшое отверстие в центре призмы можно наблюдать метки автоколлиматора и регистрировать их положения в фокальной плоскости телескопа. Это позволяет определять координаты небесных тел относительно положения неподвижного автоколлиматора и рассчитывать параметры инструмента. Погрешности системы инструмента составляют величину от ±0."02 до ±0."03. Крыша павильона над центральным оптическим узлом имеет раскрываемую щель, что позволяет проводить наблюдение небесных объектов в плоскости меридиана.

В фокальной плоскости автоколлиматора находится ОМС, обеспечивающая формирование прямых и отраженных световых меток, а также измерение их координат. (Рис.3) Эта ОМС установлена на восточном фундаменте. Труба автоколлиматора между двумя фундаментам и обеспечивает прохождение света с минимальным влиянием турбулентности воздуха на качество изображения меток. Координаты прямых и отраженных световых меток измеряются с помощью ПЗС камеры, которая работает в телевизионном режиме.

В павильоне расположены два отдельных помещения для системы постоянного контроля  и управления. (Рис.4) Система программного управления АМК позволяет выполнять наблюдения как в автоматическом, так и в ручном режимах с помощью управляющего компьютера. Интегрированное программное обеспечение включает подготовку поступающих данных для проведения наблюдений, первичную обработку наблюдений, определение координат наблюдаемых объектов, статистическую обработку и хранение данных.

Технические параметры и системы узлов АМК

 - горизонтальная труба телескопа в первом вертикале: D = 180мм, F = 2480мм

- неподвижный длиннофокусный автоколлиматор: D = 180мм, F = 12360мм

- диагональная призма с двумя зеркальными поверхностями под углом 45° между собой

- разделенный лимб из стекла К8, деление 2`, масштаб 1/мкм;

- ПЗС камера телескопа S1C (1040x1160, размер пикселя 16x16мкм, поле зрения 24`х28`)

- ПЗС камера автоколлиматора в телевизионном режиме работы

- автоматическая отсчетная система разделенного лимба с четырьмя микроскопами и ПЗС камерами в телевизионном режиме работы

- cистема наведения: шаг 4", максимальная угловая скорость 150°/мин



- автоматическая метеостанция с точностью определения: температуры ± 0.5° С, давления ±1 мм рт.ст., влажности ±2%

Научные программы

Современная роль наземной меридианной астрометрии состоит в поддержке и расширении опорной системы ISRF/HIPPARCOS на более слабые объекты. Программы наблюдений АМК были направлены на решение этой задачи. Реализация этих программ стала возможной благодаря применению высокочувствительных ПЗС- приёмников излучения, что сделало возможным использовать массовые наблюдения звёзд и других небесных объектов на современном уровне точности. С 2002 по 2005 год АМК был оснащен ПЗС-камерой, изготовленной НИИ НАО на основании чипа ISD017P, в 2007 году после реконструкции павильона на телескопе установлена ПЗС-камера S1C.

В 1996-98 годах на АМК выполнялись регулярные наблюдения с целью уточнения положений звёзд в площадках вокруг 188 внегалактических радиоисточников. Это были первые в Украине наблюдения в режиме автоматического управления, которые проводились с использованием ПЗС камер телескопа и автоколлиматора, фотоэлектрической системы отсчета лимба, привода наведения телескопа по склонению, управляющего компьютера. По результатам наблюдения получен каталог положений 15000 звёзд. Каталог в основном содержит звёзды от 12 до 15 величин с положениями на эпоху J2000. Каталоги Hipparcos и Tycho использовались в качестве входных. Каталог USNO-A2.0 использовался для отождествления звёзд.

В 2002 году на АМК проводились наблюдения звёзд в узкой экваториальной зоне от -7.5 до 7 с пятикратным перекрытием сканов с целью получения положений звёзд 10 — 15 звёздной величины и создания опорного каталога для обработки наблюдений искусственных геостационарных спутников. По результатам наблюдений получен каталог положений 11563 звезд с точностью 105 mas и 115 mas по прямому восхождению и склонению соответственно. Каталог содержит звёзды прямых восхождений от 17 до 21 часа.

С 2003 по 2005 год на АМК проводились наблюдения эклиптикальной зоны с целью создания каталога звёзд в протяженных астрометрических калибровочных площадках вокруг внегалактических радиоисточников. По результатам выполнения проекта был получен звёздный каталог в 15 калибровочных площадках, равномерно расположенных по прямому восхождению, которое наблюдалось от 6 до 25 раз.

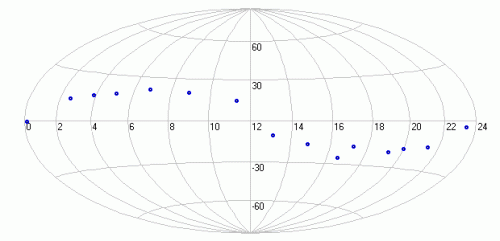

 Рис.1 Распределение калибровочных площадок по небесной сфере.

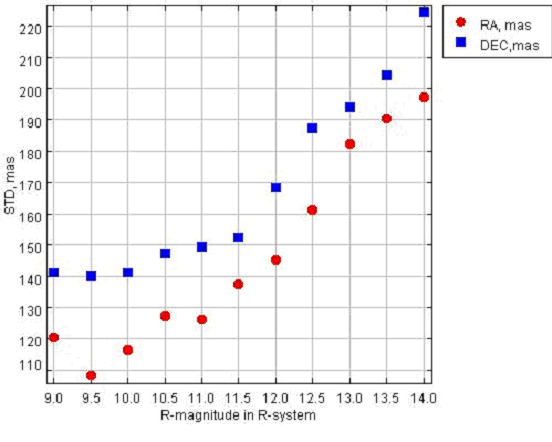

 — Рис.2 Зависимость внутренней погрешности одного положения от звездной величины.

Средняя точность каталожного положения звёзд в калибровочных площадках составляет 72 и 91 mas соответственно по прямому восхождению и склонению.

В 2008-2009 годах программа наблюдений эклиптикальной зоны была продолжена с целью получения астрометрических параметров звёзд в протяженных астрометрических калибровочных площадках. Зона наблюдений была расширена на 53 площадки размером 7.5 х 1, которые размещены достаточно равномерно в зоне склонений ±10 о эклиптики, и площадки, в которых находятся звёзды с большими собственными движениями. По результатам наблюдений получен каталог положений и собственных движений 140189 звёзд в системе опорного каталога UCAC2. Внутренняя погрешность положений каталога составляет от 55 mas до 125 mas для звёзд 9.5 — 15 звёздной величины, систематическая разность с каталогом TYCHO2- 120 mas для положений, и 7-8 mas/year для собственных движений.

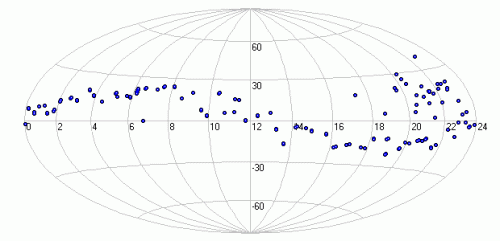

Рис.3 Распределение программных объектов по небесной сфере.

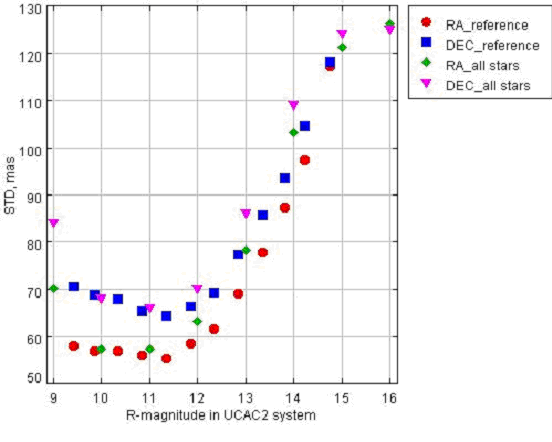

Рис.4 Зависимость внутренней погрешности одного положения от звездной величины.

Кроме определения положений звёзд в калибровочных площадках, выполнялись исследования звёзд с большими собственными движениями. Получен массив положений и собственных движений 1334 звёзды, собственные движения которых превышают 40 mas/year, и массив положений собственных движений 105 звёзд, собственные движения которых превышает mas/year 150. Данные наблюдений на АМК были использованы для создания звёздного каталога положений и собственных движений звёзд в площадках вокруг радиоисточников. Эта работа проходит в рамках международного сотрудничества с астрономами России (ГАО РАН, Пулково), Румынии и Украины.

Патенты, авторские свидетельства и публикации.

  1. Пат. 35905 А, 6 G06F9/00, 19/00, G01B9/06, 11/26. Меридіанний круг з системою автоматизованого управління та обробки даних / Г. І. Пінігін, О. В. Шульга. Опубл. 16.04.2001 Бюл. №3.
  2. Пат. 35904 А, 6 H01L31/052, H01J47/26. Світлоприймальний пристрій / О. М. Ковальчук, О. В. Шульга. Опубл. 16.04.2001 Бюл. №3.
  3. А. с. ПА №1863 від 29.03.99 р. Система програмного керування для автоматичного меридіанного інструменту / Ю. І. Процюк.
  4. А. с. № 9444 від 23.02.2004. Пакет програм управління ПЗЗ камерою / О. М. Ковальчук.
  5. А. с. № 13030 від 12.05.05. Пакет комп`ютерних програм "Пакет універсальний мультипрограмний астрометричний" ("П.У.М.А.") / Ю. І. Процюк.
  6. Ю. І. Процюк. Теоретичні та методичні основи спостережень та їх обробки на автоматичному меридіанному телескопі горизонтального типу. // Автореферат дисертації на здобуття вченого ступеня кандидата фізіко-математичних наук, Київ, 2000, - 21 с. - укp.
  7. Шульга О.В. Визначення положень небесних об`єктів до 15m із спостережень на аксіальному меридіанному крузі Миколаївської астрономічної обсерваторії. // Автореферат дисертації на здобуття вченого ступеня кандидата фізіко-математичних наук, Київ, 2001. - 28 с. - укp.
  8. Майгурова Н.В. Уточнення зв`язку радіо та оптичної систем координат за ПЗЗ-спостереженнями вибраних позагалактичних радіоджерел в оптичному діапазоні. // Автореферат дисертації на здобуття вченого ступеня кандидата фізіко-математичних наук, Київ, 2006, - 22 с. - укp.
  9. Автоматические телескопы наземной астрометрии: учебное пособие / Под ред. Г. И. Пинигина. - Николаев: Атолл, 1997. - 80 с.
  10. Николаевская астрономическая обсерватория. Звездный путь длиною в 175 лет / Под ред. Г.И. Пинигина. - Николаев: Атолл, 1998, С. 190-201.
  11. Пинигин Г.И. Телескопы наземной оптической астрономии. - Николаев: Атолл, 2000, С. 60-71.
  12. Пинигин Г. И. Меридиан астронома: Пулково - Николаев.- Николаев: Атолл, 2003, С. 36-44.
  13. Практикум по астрономии : Учебное пособие / Под ред. Г. И. Пинигина. - Николаев: Атолл, 2005, С. 76-86.
  14. Pinigin G., Shulga A., Mazhaev A., Petrov A. On the current state of the Mykolayiv Axial Meridian Circle (AMC). // Информационный бюллетень УАА. - 1993. - № 4. - С. 60-61.
  15. Пинигин Г. И., Шульга А. В.,Федоров П. Н., Петров А. Г. Результаты исследования аксиального меридианного круга (АМК) // Кинематика и физика небесных тел.- 1994.- 10, № 1.- С. 54-57.
  16. G.I.Pinigin, A.V.Shulga, P.N.Fedorov, A.N. Kovalchuk, Improvement of star positions with new Axial Meridian Circle with negligible systematic errors //Astronomical and Astrophysical Objectives of Sub-Milliarcsecond Optical Astronomy. - IAU Symp.№166. -1995. - P.365
  17. Pinigin G. I, Shulga A. V., Fedorov P. N., Kovalchuk A. N., Mаzhaev A. E., Petrov A. G. Axial meridian circle of the Nikolaev astronomical observatory // Astronomical and Astrophysical Transactions. - 1995. - 8, № 2. - P.161-163.
  18. Ковальчук А. Н., Пинигин Г. И., Процюк Ю. И., Шульга А. В. Результаты первых наблюдений на Hиколаевском АMК с ПЗС микрометром // Інформаційний Бюлетень УАА. - K.: 1995. - № 7. - С. 76.
  19. Ковальчук А. Н., Федоров П. Н., Шульга А. В. Звездный ПЗС микрометр Николаевского АМК // Інформаційний Бюлетень УАА. - К.: 1995. - № 7. - С. 76-77.
  20. Pinigin G. I., Li Zhigang, Zhu Zi. A new role of CCD meridian circles in modern astrometry // Astronomy and Astrophysical Transactions. - 1996. - 13, № 1. - P. 83-91.
  21. A.N. Kovalchuk, G.I. Pinigin, Yu.I. Protsyuk, A.V.S hulga. First steps to re-observation of the HIPPARCOS/TYCHO stars with ground-based automatic AMC// Proc.of the ESA Symposium "Hipparcos VeniceW. - Venice (Italy). - ESA SP-402.-1997.- P. 139-141.
  22. A.N. Kovalchuk, G.I. Pinigin, Yu.I. Protsyuk, A.V. Shulga. Position determination of 12-14 magnitudes stars in the selected fields around extragalactic radio sources with the automatic AMC. // In: Journees 1997 Systemes de Reference Spatio-Temporels.- Prague, -1997. -P.14-17.
  23. Kovalchuk A. N., Protsyuk Yu. I., Shulga A. V. CCD micrometer of the Mikolayiv axil meridian circle // Astronomical and Astrophysical Transactions.- 1997. - 13, № 1. - P. 23-28.
  24. Kovalchuk A., Pinigin G.I., Protsyuk Yu., Shulga A. Mykolaiv AMK: current results of observations and investigations // Інформаційний бюллетень УАА. - 1998. - № 12. - С. 50.
  25. Ковальчук А. Н., Пинигин Г. И., Процюк Ю. И., Шульга А. В., Гумеров Р. И
